Ma FrankenSchmidt

Message par bx19gt le Ven 20 Sep - 21:21

Bonjour à tous
Je vous presente ma derniere petite acquisition

Il s'agit d'un Schmidt Rubin 1889 converti au tir de la cartouche de .22lr
Pour ceux ne connaissant pas les armes suisses, le SR 1889 est le premier de la serie des armes à culasse lineaire suisse et qui se terminera avec les SR K31 bien connu des tireurs TAR.
Revenons un peu sur son histoire.

Adopté en 1889, ce premier fusil suisse etait prevu pour tirer une nouvelle cartouche semi sans fumée de calibre 7.5X53.5 alias GP90 (à ne pas confondre avec la GP 90 d'aujourd'hui)
Helas un defaut de conception va apparaitre tres rapidement avec le tir de la nouvelle puissante GP90: les tenons de verrouillages sont situés trop en arriere sur la culasse ce qui induit des tensions sur cette derniere. Peu maintenu, elle a tendance à se briser.

La solution est rapidement trouvé: les tenons sont deplacés plus en avant sur la partie mobile de la culasse. Les modifications sont adoptées en 1896 sur le 1889-96. Neanmoins il n'est pas possible de modifier les 1889 deja produits. Le cout de la transformation equivalent au prix d'une arme neuve.
Le 1889 va rester en service jusqu'à ce que le nouveau fusil puisse prendre le relais.
Ils seront ensuite soit donner lors de la fin de service soit revendu au marché civile.

Avec l'afflux important de ces armes, les armuriers suisses, vont convertir une partie de ces fusils pour le tir de la .22lr bien moins puissante que la GP90
Si une partie de ces armes convertis va garder l'aspect du 1889 d'origine, une bonne partie va etre modifié pour ressembler au croisement d'un K31 par les organes de visées et d'un K11 par ses dimensions et son aspect general.

Ces armes de petits calibres sont peu courante en France. On les trouve bien plus courament en Suisse ou elles sont un peu delaissées meme si les tireurs francais ont tendance à faire monter la cote.

Mon exemplaire est basé sur un boitier datant de 1893.
Il n'y a aucun marquage permettant de retracer l'armurier ayant fait la transformation.
Le travail a été bien soigné. Une partie du canon d'origine a été conservé sur les 10 premiers cm apres le toner. Le nouveau tube s'appuie sur cette partie pour se fixer sur le boitier

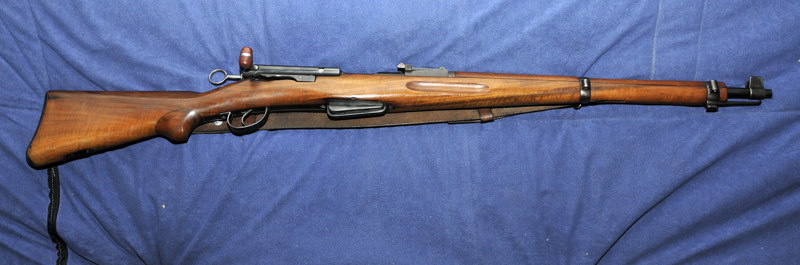

Une petite vue d'ensemble



On reconnait bien la hausse type K31, le boitier magasin du 1889 et le guidon caracteristique des K31

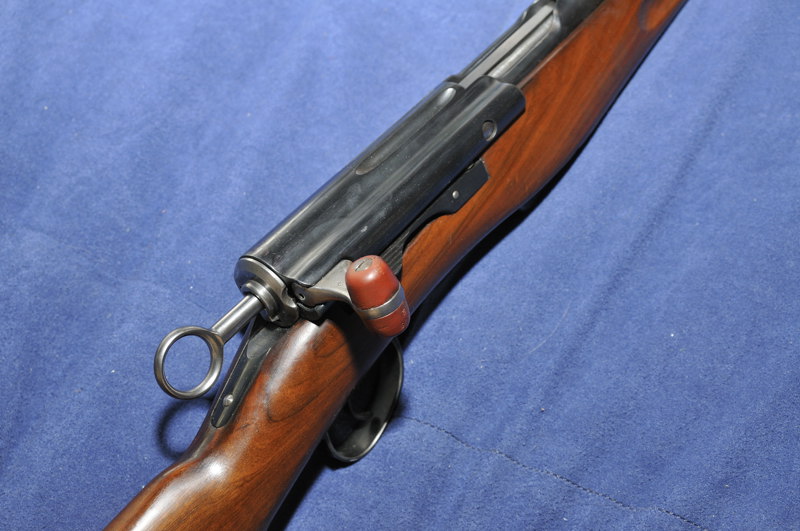

Un petit gros plan sur la culasse
Le levier possede la boule d'origine avec le numero initial de l'arme

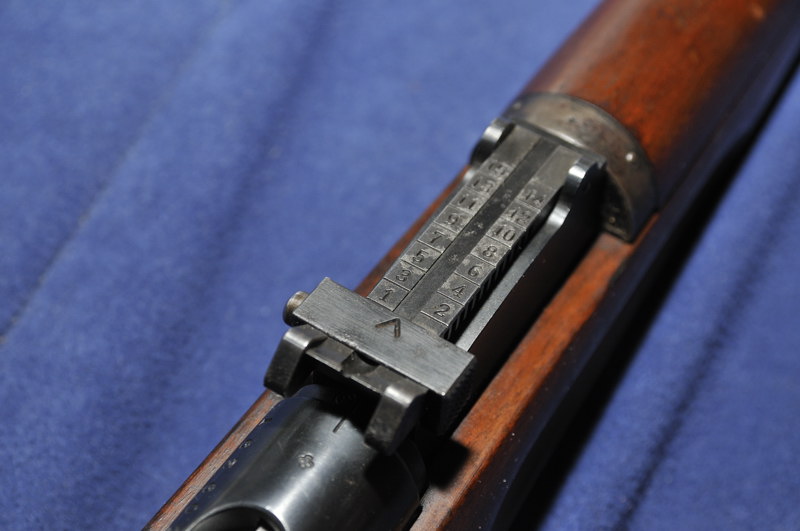

Details de la hausse de K31 commencant à 100m

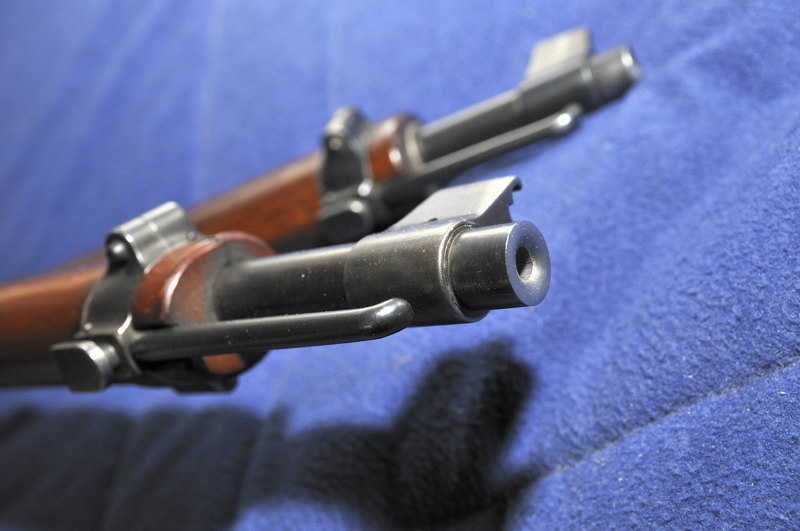

Comme on peut le voir sur la photo suivante, le canon est relativement etoffé. Il reprend les dimension du tube du K31.

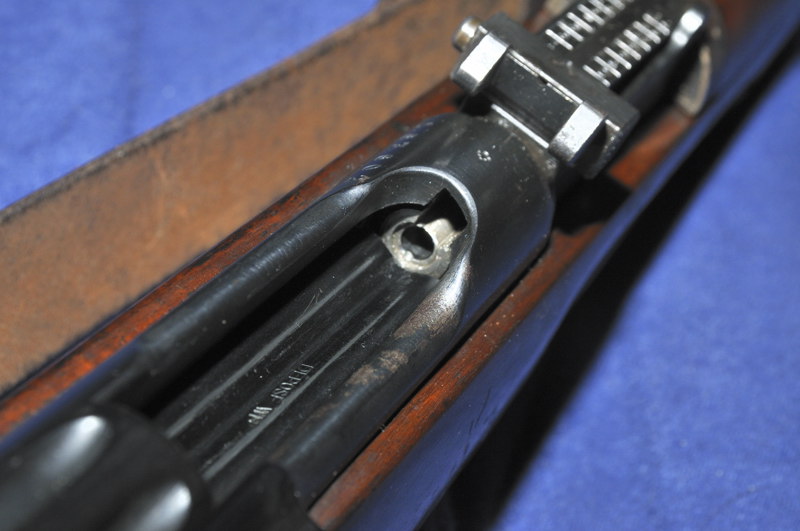

Une planchette est encore presente dans le magasin qui ne sert plus à rien. On voir que l'entrée de la chambre est legerement marqué par le percuteur qui n'est pas stoppé comme sur les armes plus recente. Le tir à sec est donc vivement deconseillé si on ne prends pas le soin d'utiliser une douille tirée.
C'est egalement ici que je trouve le seul leger point de corrosion qui n'a aucune incidence sur la solidité du boitier.

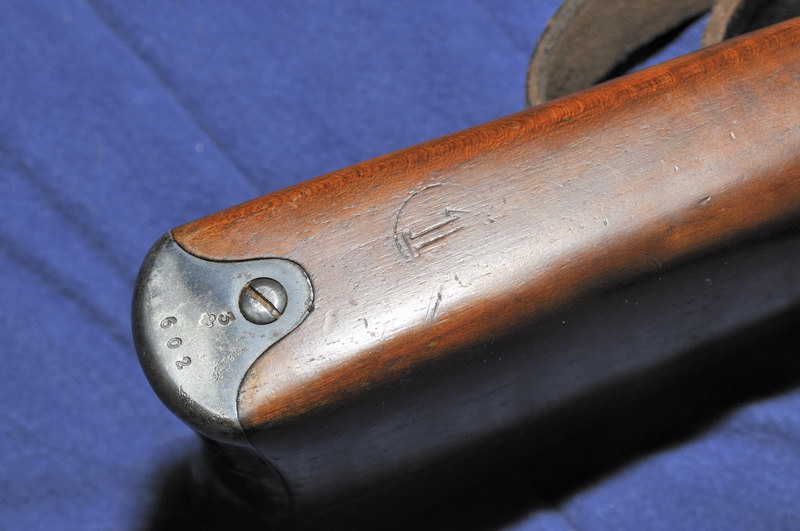

La crosse a conservé une partie de ses marquages. On reconnait aisement le profil de la plaque de couche du 1889 encore au numero de l'arme

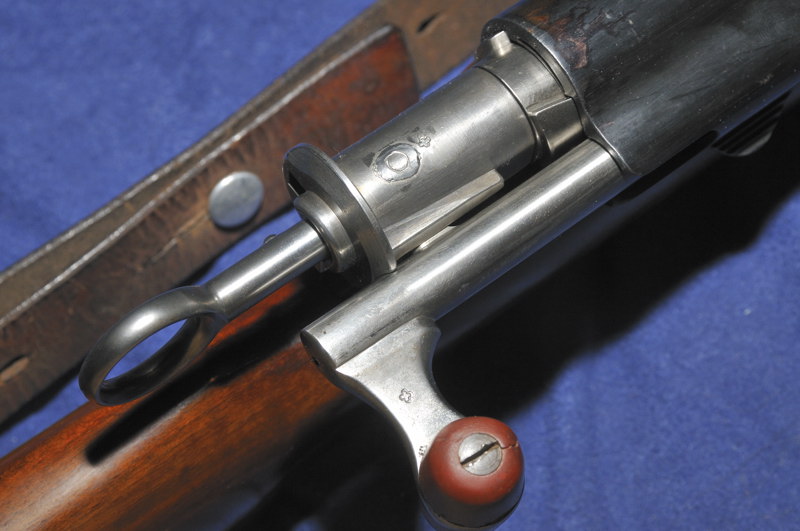

La culasse porte les marques d'un point de soudure. L'origine de ce point reste un mystere. Il n'y a pas de trace de trou traversant completement la piece

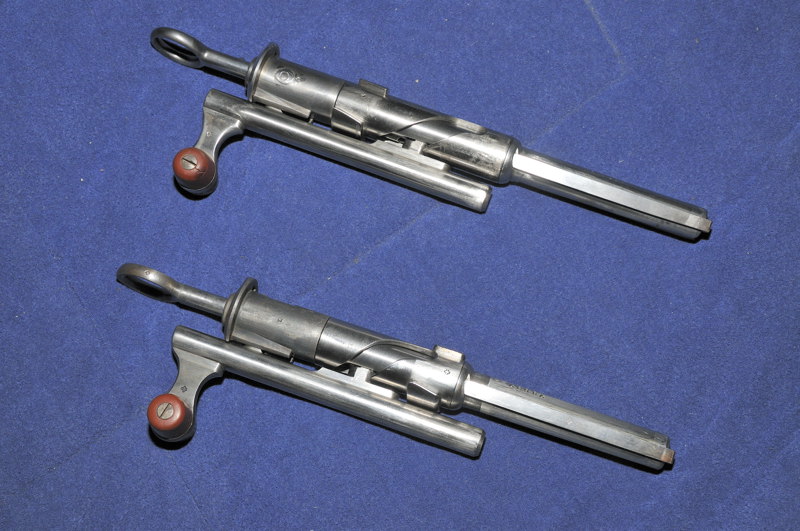

La culasse comparée avec celle d'un K11
La modification de l'implantation des tenons se voit bien

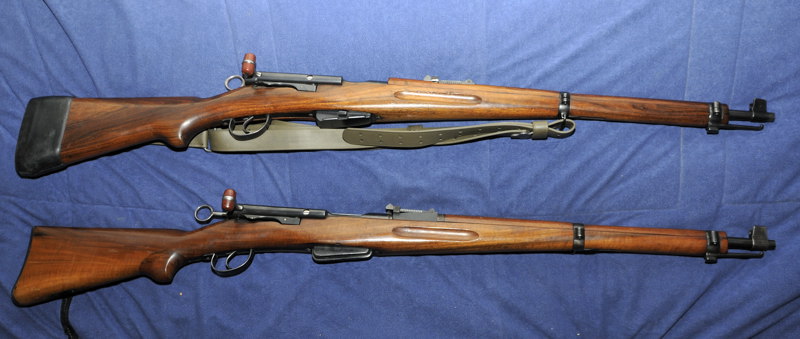

Et pour finir une photo de deux de mes K11. En haut celui en calibre d'origine et en dessous le "K11" en .22lr


bx19gt
Membre Actif
Membre Actif

Nombre de messages : 896
Inscription le : 16/06/2007
Pays : France

Revenir en haut Aller en bas

Re: Ma FrankenSchmidt

Message par jo31 le Dim 22 Sep - 22:45

je suis bien content que tu ai pu trouver enfin un 89 court, même si la perle rare qu'es un MQ11 reste le joujou à dénicher.

Bon tir avec.Feu

Amicalement josé.smwink
