Message par SenpaiLuc le Mar 2 Avr 2013 - 1:53

Comme certains le savent, j'ai un hobby : la réparation et la restauration. En effet, je n'aime pas qu'une arme soit en mauvais état ou remisée dans un quelconque recoin sombre en étant déclarée hors d'usage.

Après la restauration d'un Remington 1858, la remise à (quasi) neuf de ma Marlin Octagon et de mon Walther GSP de 1978, la remise en état de plusieurs Fein P65, j'ai un nouveau patient : une carabine Mauser 98k.

Pour les passionés du T.A.R., je pense que le sujet va les intéresser, si certains d'entre vous ont des éléments pour permettre l'identification complète, je suis preneur (confirmation du modèle, identification des poinçons).

Mes premières recherches m'ont amené à retenir les éléments suivants :
Type : cabine Mauser Karabiner 98
Modèle : 98k
Année de fabrication probable : 1945.

Je n'ai pas encore identifié le fabricant, il semble que la carabine aie été réparée vu les poinçons allemands de ré-épreuve, peut être un remplacement du boitier de culasse celà expliquerait l'absence de marquage lisible sur celui-ci à part les marquages anachiques au-dessous.

Je déduis l'année de fabrication par les éléments suivants :
- absence d'outil à oeillets dans la crosse (outil pour le démontage de culasse) celui-ci tant à cette époque remplacé par un trou percé dans la plaque de couche, mais malheureusement la plaque de couche d'origine a disparu.
- montage simplifié sans ressort de l'embouchoir et le l'anneau de bretelle
- embouchoir simplifié sans tenon de baïonnette ni emplacement de baguette
Selon la littérature spécialisée, il s'agit d'un type de fabrication de 1945 (il fallait faire vite et donc simple).

Je commence ma restauration par un séance photo la plus complète possible avant d'entamer le démontage et le nettoyage, voici donc quelques images de la (vieille) demoiselle.

Toutes les pièces numérotées sont au même numéro (bois compris).

Mauser Karabiner 98k Dscn1410

Mauser Karabiner 98k Dscn1411

Embouchoir et anneau de bretelle simplifiés.
Mauser Karabiner 98k Dscn1412

Mauser Karabiner 98k Dscn1413

Mauser Karabiner 98k Dscn1414

Mauser Karabiner 98k Dscn1415

Mauser Karabiner 98k Dscn1416

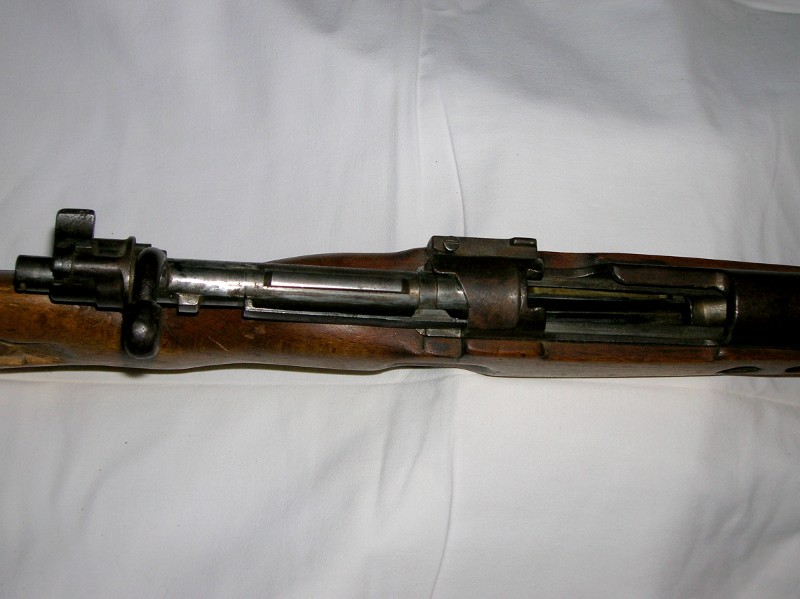

Mauser Karabiner 98k Dscn1417

Mauser Karabiner 98k Dscn1418

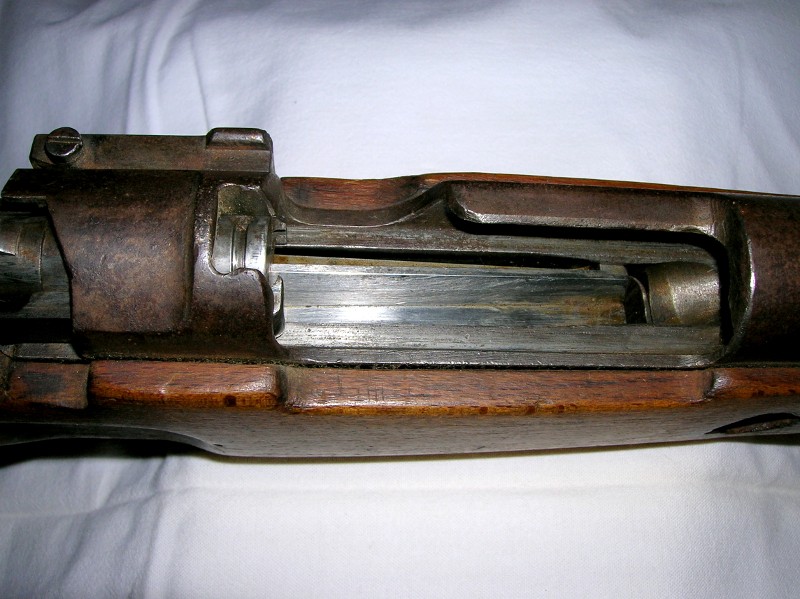

Mauser Karabiner 98k Dscn1419

Mauser Karabiner 98k Dscn1420

Le verrou du curseur de hausse a disparu.
Mauser Karabiner 98k Dscn1421

Mauser Karabiner 98k Dscn1422

Mauser Karabiner 98k Dscn1423

Mauser Karabiner 98k Dscn1424

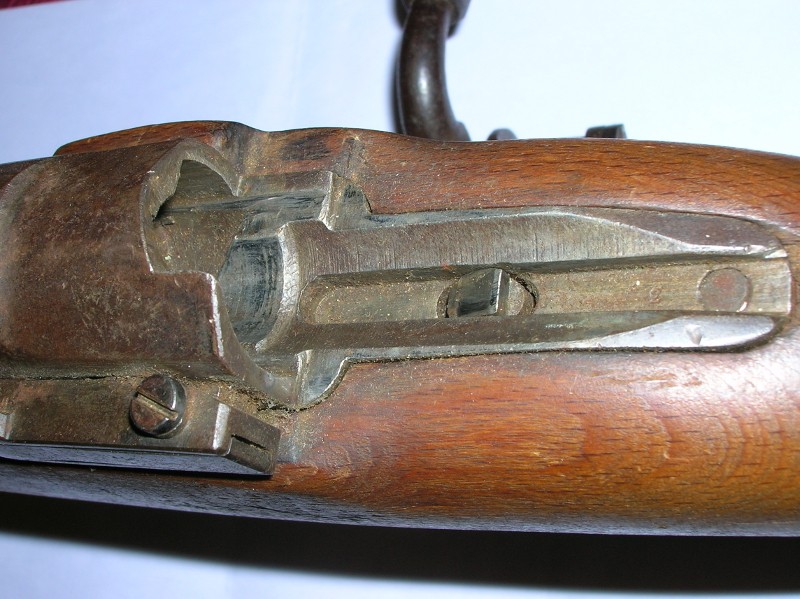

Mauser Karabiner 98k Dscn1510

Mauser Karabiner 98k Dscn1511

Mauser Karabiner 98k Dscn1512

Mauser Karabiner 98k Dscn1513

Mauser Karabiner 98k Dscn1514

Mauser Karabiner 98k Dscn1515

Mauser Karabiner 98k Dscn1516

Mauser Karabiner 98k Dscn1517

Le palier anti-recul a disparu lui aussi.
Mauser Karabiner 98k Dscn1518

On voit bien l'absence de l'outil à oeillets sur la crosse.

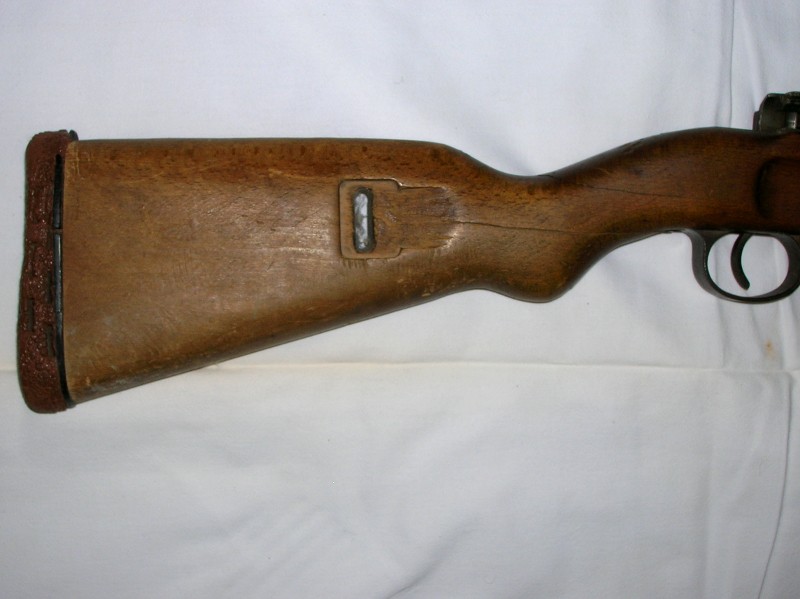

La plaque de couche d'origine est absente, remplacée par un "beurk" caoutchouteux tout pourri.
Mauser Karabiner 98k Dscn1519

Mauser Karabiner 98k Dscn1520

Mauser Karabiner 98k Dscn1521

Mauser Karabiner 98k Dscn1522

La culasse est en bon état et la percussion franche et sèche.
Mauser Karabiner 98k Dscn1523

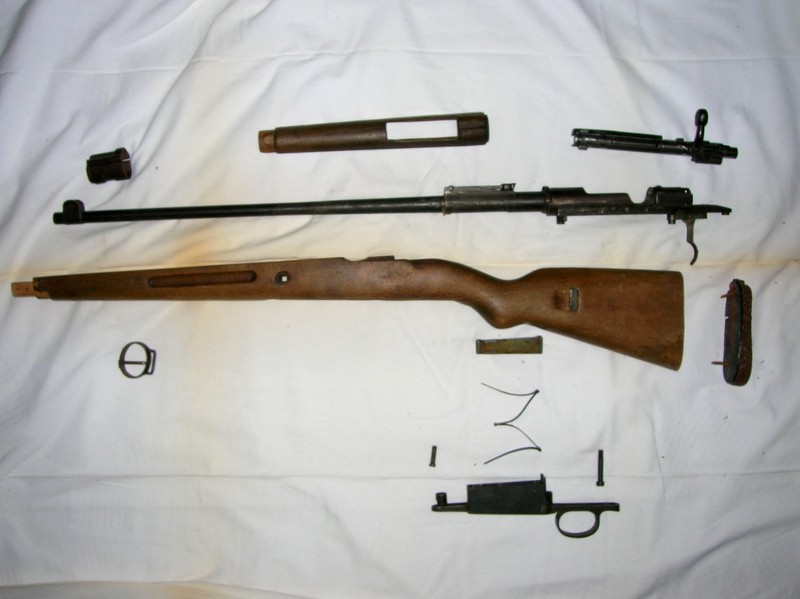

Voilà, j'ai entamé le démontage pour en voir plus.
Mauser Karabiner 98k Dscn1524

Marquage "anachique" sous le boitier de culasse.
Mauser Karabiner 98k Dscn1525

Mauser Karabiner 98k Dscn1526

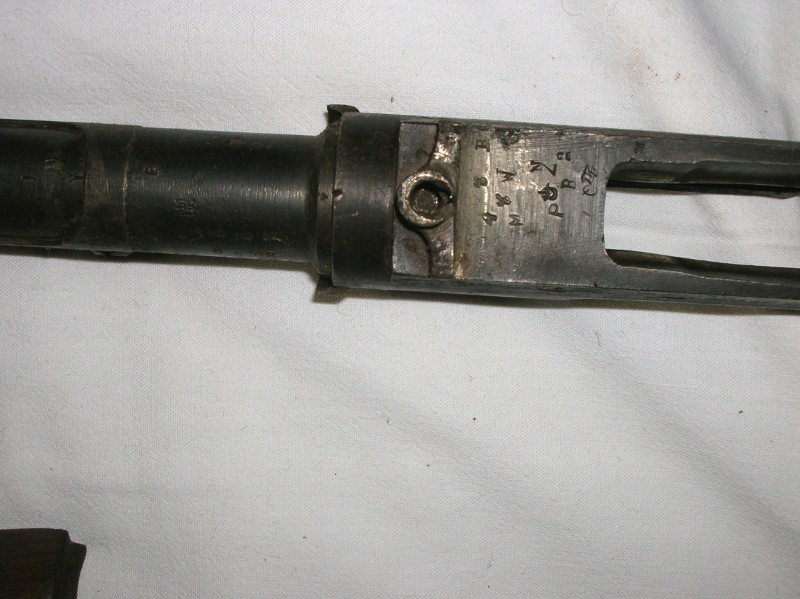

Marquages d'épreuve du canon.
Mauser Karabiner 98k Dscn1527

Mauser Karabiner 98k Dscn1528

Mauser Karabiner 98k Dscn1529

Les marquages du canon.
Spécialistes à vos bouquins!
Je continue à rechercher la signification de tous les marquages.
Mauser Karabiner 98k Dscn1530

Mauser Karabiner 98k Dscn1531

Mauser Karabiner 98k Dscn1532

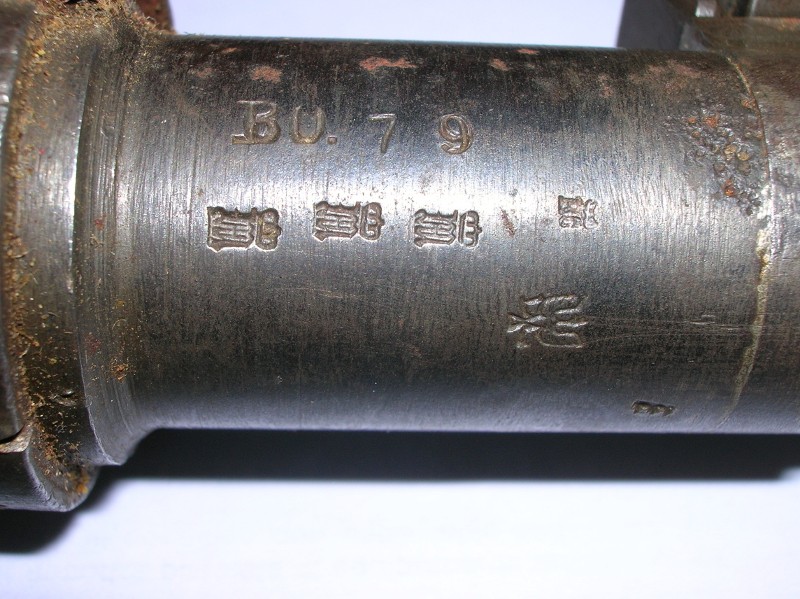

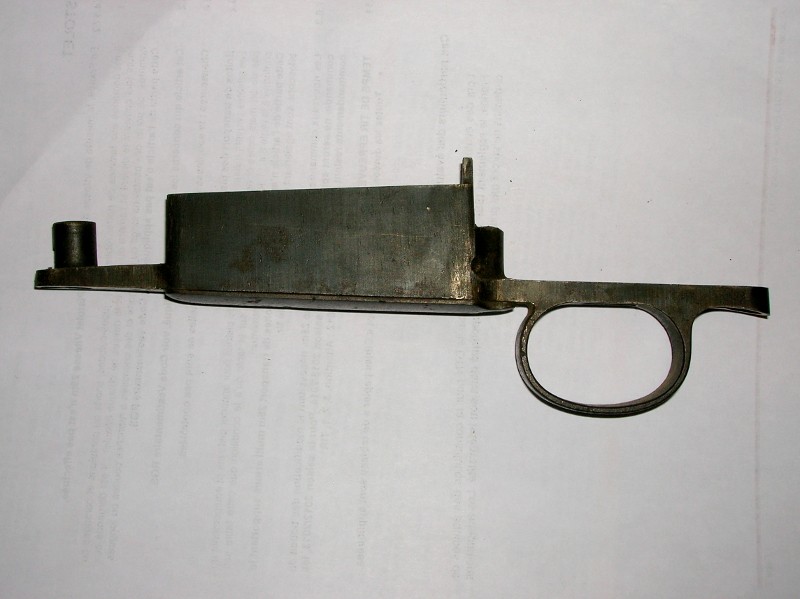

Marquages du boitier-chargeur.
Mauser Karabiner 98k Dscn1533

Mauser Karabiner 98k Dscn1534

Mauser Karabiner 98k Dscn1535

Les bois sonts aussi marqués au même numéro que le reste.
Mauser Karabiner 98k Dscn1536

La culasse démontée.
Mauser Karabiner 98k Dscn1537


Voilà, c'est tout pour aujourd'hui, le canon et les pièces de la culasse sont en train de prendre un bain de dégrippant pour éliminer l'oxydation superficielle et les résidus de tir.
La discipline Allemande s'est bien relâchée en 1945, personne n'a pris la peine de nettoyer la carabine!
SenpaiLuc
SenpaiLuc
Membre
Membre

Nombre de messages : 84
Inscription le : 12/02/2013
Pays : France

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par Air Force le Mar 2 Avr 2013 - 10:00

Slt.
Et ben , tu as un sacré boulot devant toi. Tu nous montreras le résultat final j'espère ?
a+ et bonne journée. hehe
Air Force
Air Force
Membre
Membre

Nombre de messages : 11712
Inscription le : 13/09/2008
Pays : FRANCE

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par françois wallon le Mar 2 Avr 2013 - 11:35

http://books.google.be/books?id=PeaM-kwrKVMC&pg=PA33&lpg=PA33&dq=poin%C3%A7ons+d'%C3%A9preuve+allemagne&source=bl&ots=EcPuclIo2c&sig=BMMcd2hluoyK-JIzmiJdlFSgIow&hl=fr&sa=X&ei=K6RaUe6CJoWPOJ3vgOgJ&sqi=2&ved=0CDEQ6AEwAQ#v=onepage&q=poin%C3%A7ons%20d'%C3%A9preuve%20allemagne&f=false


une belle arme qui demande du travai, regarde la page 65 de ce lien à propos du calibre




http://www.armeetpassion.com/mauser98k.html

un autre lien intéressant



françois wallon
françois wallon
Membre Initié
Membre Initié

Nombre de messages : 247
Inscription le : 13/09/2012
Pays : belgique

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par SenpaiLuc le Mar 2 Avr 2013 - 12:14

Merci françois, je n'avais pas cherché côté investigations criminelles.

J'ai trouvé celà par des recherches historiques :

Mauser Karabiner 98k Poinao10

Mauser Karabiner 98k German10

Point de ce matin :
- on voit enfin les rayures du canon à quelques endroits, j'ai mis mon obturateur spécial multifonctions pour boucher le canon et l'ai rempli de "Drei-in-einem"
- les bois sont au sauna pour se faire réhumidifer


SenpaiLuc
SenpaiLuc
Membre
Membre

Nombre de messages : 84
Inscription le : 12/02/2013
Pays : France

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par SenpaiLuc le Mar 2 Avr 2013 - 13:32

J'ai peut-être omis de préciser un des éléments essentiels de la restauration : la recherche documentaire.
Merci le Net, au lieu de passer plusieurs mois sur les routes et de remuer des tonnes de poussière dans les archives et les brocantes on peut trouver en quelques heures des infos intéressantes et quelquefois des "pépites" qui se cachent dans les recoins de la toile.
Vu que je mène mes recherches en plusieurs langues (dont l'Allemand), j'ai réussi à trouver un exemplaire du Manuel d'instruction militaire pour les officiers de toutes les armes destiné à l'auto-apprentissage
(Handbuch der Waffenlehre für Offiziere Aller Waffen zum Selbstunterricht Besonders)
publié à Berlin en 1908 où tout un chapitre traite des 98 et 98k.

Je vous livre ici les extraits correspondants.
Je n'ai pas le temps de traduire, il vous faudra attendre quelque mois pour la version Française. Les impatients peuvent troujours trouver de l'aide auprès du dictionnaire Weis Mattutat (pub gratuite).

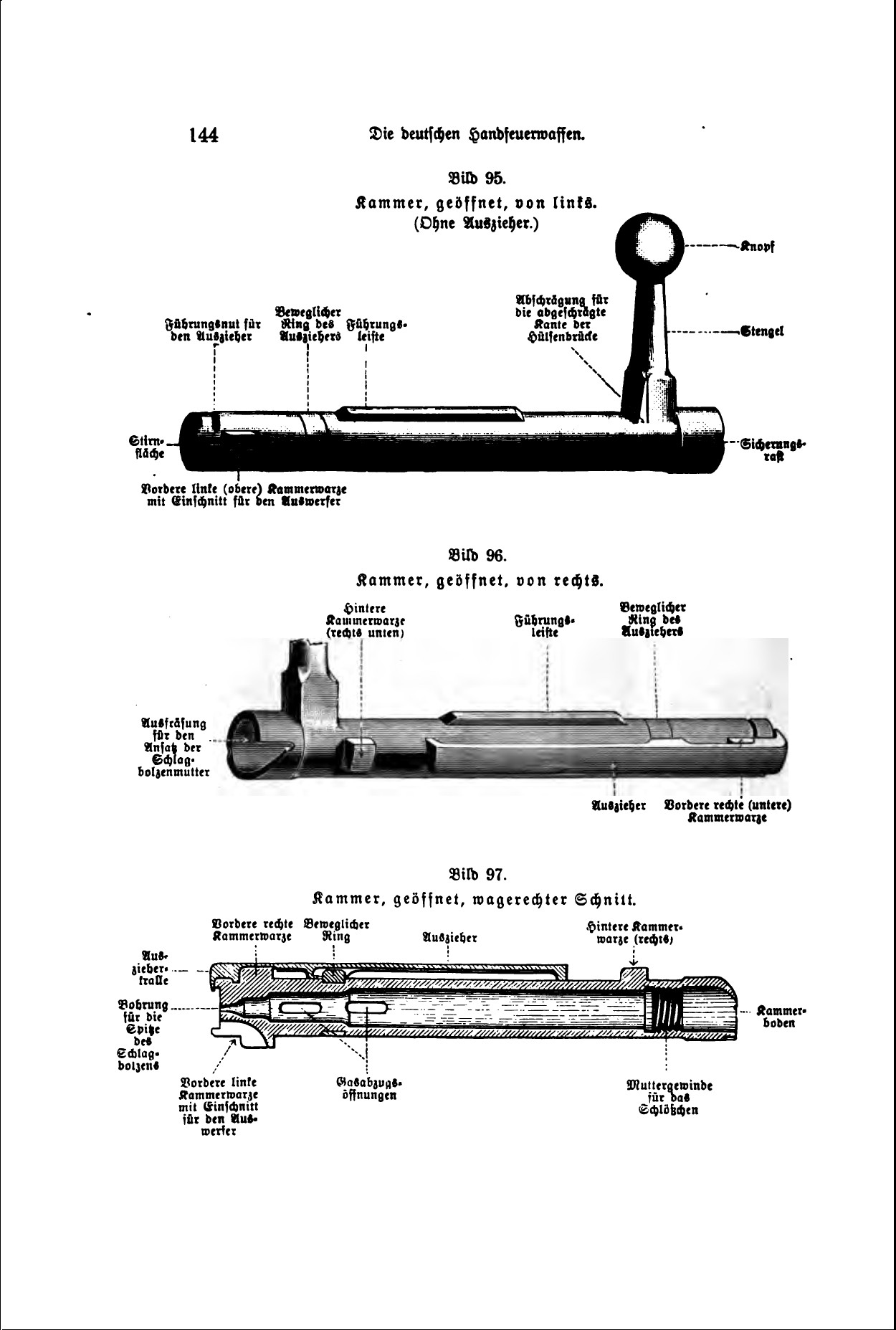

Mauser Karabiner 98k Handbu10
Mauser Karabiner 98k Das_ge10
Mauser Karabiner 98k Das_ge11
Mauser Karabiner 98k Das_ge12
Mauser Karabiner 98k Das_ge13
Mauser Karabiner 98k Das_ge14
Mauser Karabiner 98k Das_ge15
Mauser Karabiner 98k Das_ge16
Mauser Karabiner 98k Das_ge17
Mauser Karabiner 98k Das_ge18
Mauser Karabiner 98k Das_ge19
Mauser Karabiner 98k Das_ge20
Mauser Karabiner 98k Das_ge24
Mauser Karabiner 98k Das_ge25
Mauser Karabiner 98k Das_ge26

Pour des raisons de lisibilité, je n'ai pas réduit la taille des images, lors de l'affichage en taille originale, utilisez la fonction "affichez l'image" de votre navigateur pour voir la page en entier.

SenpaiLuc
SenpaiLuc
Membre
Membre

Nombre de messages : 84
Inscription le : 12/02/2013
Pays : France

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par françois wallon le Mar 2 Avr 2013 - 14:57

belle découverte , tu vas faire des heureux
françois wallon
françois wallon
Membre Initié
Membre Initié

Nombre de messages : 247
Inscription le : 13/09/2012
Pays : belgique

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par Yves TAR le Mar 2 Avr 2013 - 22:02

Salut
ce qui me surprend est que le bois semble être du noyer
or, en 45, les bois étaient essentiellement du lamellé collé
peut être y a t-il récupération d'un 98 précédent ???
ou alors c'est une autre essence ?
les poinçons devraient "parler"
super
beau boulot en perspective
Yves TAR
Yves TAR
Membre Actif
Membre Actif

Nombre de messages : 867
Inscription le : 21/04/2012
Pays : France

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par SenpaiLuc le Mar 2 Avr 2013 - 23:29

Yves TAR a écrit:Salut
ce qui me surprend est que le bois semble être du noyer
or, en 45, les bois étaient essentiellement du lamellé collé
peut être y a t-il récupération d'un 98 précédent ???
ou alors c'est une autre essence ?
les poinçons devraient "parler"
super
beau boulot en perspective

Je pense qu'en 45 ils utilisaient tout ce qu'il pouvaient trouver comme bois.

J'ai entièrement démonté la culasse, l'ai nettoyée, dégraissée et la première passe de bronzage sèche en ce moment.
Nota : le percuteur est aussi au même numéro que tout le reste.

Enfin quelques extraits de bibliographie, montrant notamment que Steyr fabriquait des 98K àprès 1943 aussi bien en lamellé-collé qu'en bois plein :



In 1943 Steyr rifle stocks can be found made of either laminate or solid wood and were numbered
both inside and outside. All metal parts were milled, numbered, and proofed with
combinations of Waffenamt “623” and “77” proofs. The primary difference from
1942 production is that the range graduation scale on the underside of the rear-sight
leaf was deleted. Stamped bands, triggerguards, and floorplates begin to appear in late
1943. The known serial number range is from 797 to 596u, with an estimated
production of 230,000 rifles. Steyr also made K98k rifles again for the German Navy.
There is usually a deeply stamped letter”M” on the right side rear of the stock on these
rifles.
Standard 1944 Steyr production used a single digit to denote the year of manufacture. One will
occasionally, perhaps rarely, encounter a “bnz” with the double digit 44 date stamp These were the last lot
of the SS rifle contract (note the absence of the military “WaA623” waffenamts).
The “bnz 4” variation used stamped parts. The use of Waffenamt “135” parts
becomes quite common. Waffenamt “77” and “WaA77” parts are found in large
numbers and barrels made at F.N. (proofed “WaA140”) are often found. 1944
also saw the first use of the “bnz” barrel shield. Many of the receivers used by
Steyr in 1944 were made at Radom as evidenced by the Waffanamt “77”
proofing and the string of odd and assorted 'squiggle' proofs found on
the receiver bottom sides under the level of the stocks. Steyr stocks
have a distinctive bolt grasping clearance compared to other makers such as “byf” and “CE”.
The 1944 and later Steyr stocks also have crude inletting for the sling. Bolts on the 1944 “bnz”
K9Bk's commonly exhibited the round gas holes and the milling is quite rough. Steyr did not go to the
phosphate finish in 1944. All seem to have gone to the Army and the stocks were still H stamped but no
longer externally numbered. The known serial number range is from 744 to 4917q, with an estimated
production run of 280,000 rifles.
The “bnz” rifles are interesting as there are several sub-variations that appear in sufficient number
that a collector can expect to find good examples of all but one of them. Strong evidence indicates that in
1945 unlike the normal practice of the earlier years Steyr continued the sequential serial numbers of the
1944 rifles into 1945 and did not stop the numbers and start over again with number 0001, no letter block.
The highest “bnz” 4 rifle noted is serial number 4917q and the lowest “bnz” 45 is number 4186q. No
1945 “bnz” rifles earlier than the q serial number range have been reported.

extrait de "THE STEYR K98k - Written by Bob Jensen and edited by Peter Kuck 06/11/2002"

SenpaiLuc
SenpaiLuc
Membre
Membre

Nombre de messages : 84
Inscription le : 12/02/2013
Pays : France

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par SenpaiLuc le Mer 3 Avr 2013 - 12:19

L'état d'avancement de la restauration :

J'ai terminé le démontage complet, l'échelle de hausse me rendait dubitatif mais j'ai trouvé la solution ici : http://www.surplusrifle.com/mauserkar98a/rifledisassembly/index.asp , il suffisait d'enfoncer très fort l'échelle de hausse en écrasant le ressort à l'aide d'un tournevis.
Toutes les "petites" pièces ont pris un bain de dégraissage dans le bac à ultra-sons.
Le canon a été vidé du dégrippant et se prélasse maintenant dans son bain de dégraissage.
Les pièces de culasse ont subi leur deuxième passe de bronzage (pout éviter les marques de maillot mdr1 ) et sèchent.

Bilan de fin de démontage :
J'ai été totalement bluffé par la qualité mécanique de la 98, la conception est simple, astucieuse, robuste, efficace; en résumé : Alllemande!

Bon, c'est pas le tout, mais je tire les départementaux Mariette ce week-end, je pars au stand m'entraîner.

SenpaiLuc
SenpaiLuc
Membre
Membre

Nombre de messages : 84
Inscription le : 12/02/2013
Pays : France

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Culasse terminée.

Message par SenpaiLuc le Ven 5 Avr 2013 - 0:08

Le travail avance, j'ai terminé la culasse.

Les étapes en images :


La culasse "dans son jus", à peine essuyée.
Mauser Karabiner 98k Dscn1538

Mauser Karabiner 98k Dscn1513

Démontée et bien sale.
Mauser Karabiner 98k Dscn1537

Nettoyée et dégraissée sommairement.
Mauser Karabiner 98k Dscn1539

Et hop, dans le bac à ultra-sons, avec l'intercession de Saint Marc (et de l'eau bien chaude).
Mauser Karabiner 98k Dscn1540

Sortie du bain, sèchage et polissage.
Mauser Karabiner 98k Dscn1541

Après une première passe de bronzage.
Mauser Karabiner 98k Dscn1542

Le bronzage se poursuit.
Mauser Karabiner 98k Dscn1612

Mauser Karabiner 98k Dscn1613

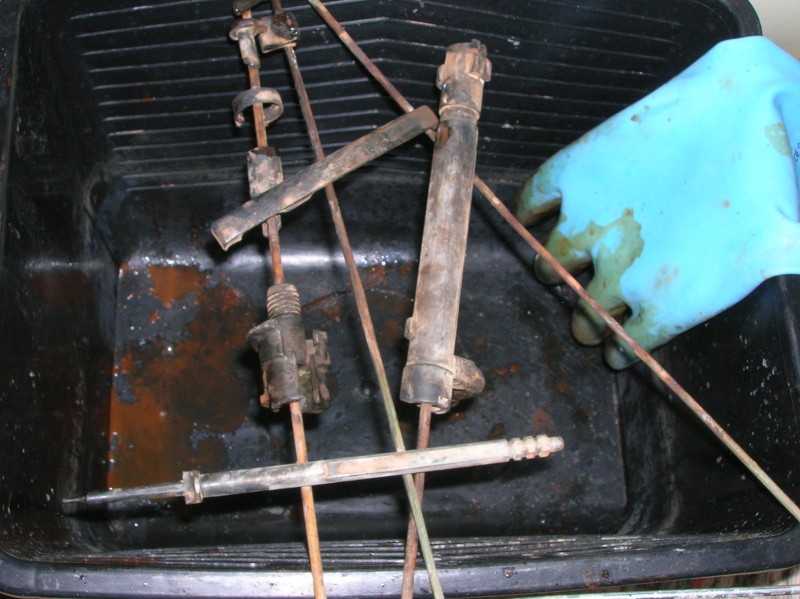

Bronzage terminé et fixé, pièces lustrées et huilées.
Il ne reste plus qu'à remonter le tout.
Mauser Karabiner 98k Dscn1615

Et voilà le bébé tout beau, tout propre, prêt à l'emploi.
Mauser Karabiner 98k Dscn1616

Mauser Karabiner 98k Dscn1617

Mauser Karabiner 98k Dscn1618

Mauser Karabiner 98k Dscn1619

Mauser Karabiner 98k Dscn1620


La suite au prochain épisode.
SenpaiLuc
SenpaiLuc
Membre
Membre

Nombre de messages : 84
Inscription le : 12/02/2013
Pays : France

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par X-Concept le Lun 8 Avr 2013 - 18:43

Bonjour,
J'ai la "Bible du Mauser" (en 2 volumes) où tous les marquages sont référencés, mais les photos sont invisibles pour moi ! Si vous voulez savoir de quand et d'où vient ce K98, peut-être m'envoyer en MP la photo ?

Bons tirs.
PS: Attention à bien caler l'arme dans le creux de l'épaule lors du tir ! Je me suis luxé la clavicule avec le mien, un jour où j'étais distrait ......
X-Concept
X-Concept
Membre Actif
Membre Actif

Nombre de messages : 537
Inscription le : 24/01/2006
Pays : France.

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par tom le Lun 8 Avr 2013 - 22:14

Culasse superbement récupérée ça promet pour le reste beau travail !!!!
avatar
tom
Membre
Membre

Nombre de messages : 99
Inscription le : 17/04/2008
Pays : 78

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par loulou972 le Lun 8 Avr 2013 - 23:45

a la foi surprenant et passionnant!!!!!!!!!!
loulou972
loulou972
Membre Junior
Membre Junior

Nombre de messages : 33
Inscription le : 19/02/2013
Pays : martinique

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par chips le Mar 9 Avr 2013 - 0:36

+1 continue! bravo
chips
chips
Membre
Membre

Nombre de messages : 119
Inscription le : 26/02/2010
Pays : France

Revenir en haut Aller en bas

Mauser Karabiner 98k Empty Re: Mauser Karabiner 98k

Message par Oldan le Dim 15 Sep 2013 - 15:59

Plus de nouvelles ? c'est bien dommage c'était passionnant !
En espérant avoir la suite bravo
Oldan
Oldan
Membre Initié
Membre Initié

Nombre de messages : 191
Inscription le : 12/01/2013
Pays : France

Revenir en haut Aller en bas

Revenir en haut



Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
